自動化生產線設計涉及到壓縮空氣消耗量和空氣流量的計算，空氣消耗量計算比較簡單，就是將所有用氣設備空氣消耗量簡單相加，而空氣流量的計算則比較復雜，要計算一段時間內用氣設備的空氣消耗量，涉及到具體哪些設備。

涉及到設備的空氣消耗量，可以讓設備供應商提供，而自動化部分的空氣消耗量主要就是氣缸，日本SMC提供了一個網頁在線計算空氣消耗量的工具，選擇氣缸型號、配管、壓力、氣缸類型等，在線工具會自動計算出所需空氣消耗量和空氣流量要求，這個現在工具確實很好，但只適用SMC氣缸，其他廠家的氣缸就沒法計算了，日本SMC故意隱藏了計算過程，因此，我們只能自己想辦法計算。

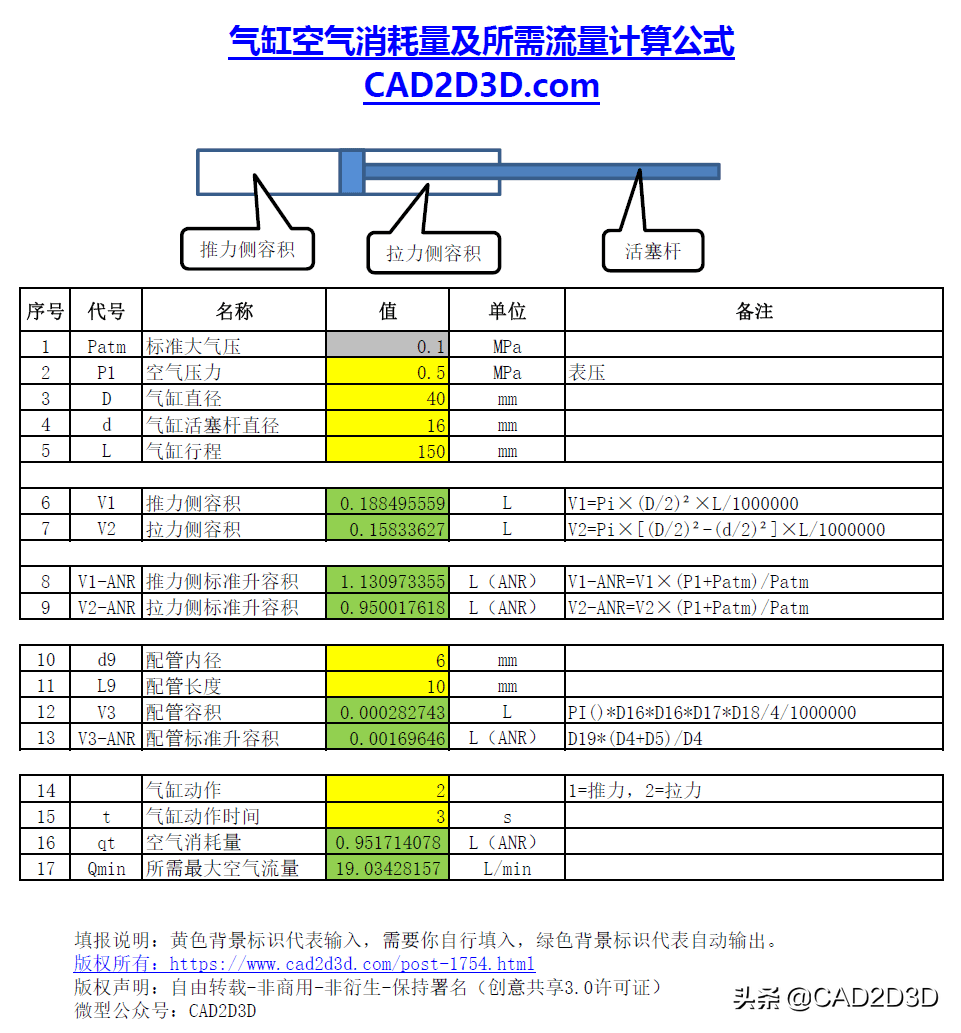

剛剛就遇到了這樣的問題，有一個氣動執行器需要計算空氣消耗量，氣動執行器缸徑200mm，行程300mm，彈簧頂出，氣缸單作用壓回，針對上述參數，無法使用SMC在線工具，為此，我只好自己寫公式，然后再跟SMC對照結果，最終整理出一個Excel表格，只需要填入相關參數，即可自動計算出空氣消耗量和空氣流量，具體如下圖所示：

氣缸空氣消耗量和流量計算Excel表下載地址（免費）：私信小編

其實空氣消耗量的計算公式很簡單，說白了就是計算氣缸的容積，然后將氣缸容積換算成標準狀態下空氣的體積即可。送料機

由于氣缸有活塞桿，因此有活塞桿的那一側截面積會小一點，由此，氣缸的容積也就分為推力側容積和拉力側容積，就像氣缸的推力要大于拉力一樣。

氣缸容積計算公式=截面積×行程。

根據理想氣體狀態方程PV/T=c，將壓縮空氣的體積換算成標準狀態下的體積，壓縮空氣通常是0.5MPa（表壓），換算成絕對壓力就是0.6MPa（0.5MPa+1個標準大氣壓），因此，空氣消耗量就是6倍氣缸容積。

1. 空氣消耗量=氣缸容積×6

2. 最大所需流量=空氣消耗量/氣缸動作時間

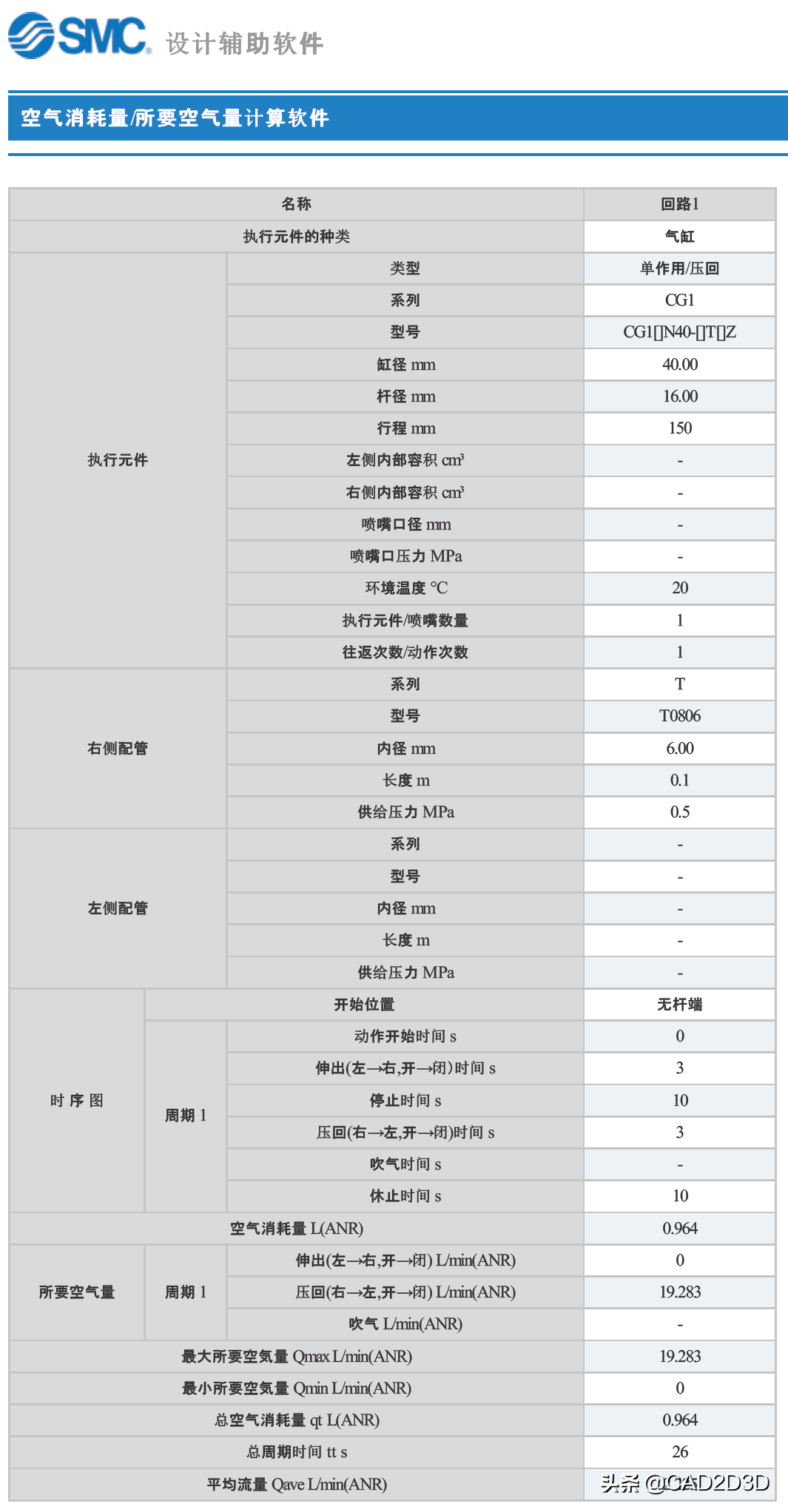

下面是SMC在線工具的計算結果，和我的表格計算結果基本是一致的。

最后，我用自己的Excel計算了一下開頭提到的氣動執行器空氣消耗量，氣缸容積9.4L，空氣消耗量56L（ANR），最大空氣流量1120L/min（ANR），這里的ANR全稱是Atmosphere Normale de Reference，是流量測定的標準參考大氣條件，具體是指溫度+20°C，相對濕度65% RH，大氣壓力1.013 bar。

紙上得來終覺淺，絕知此事要躬行，很多工作雖然可以借用別人的工具，但終究心里沒底，只有自己推倒過整個解題過程，最終才能做到掌控天下。送料機
