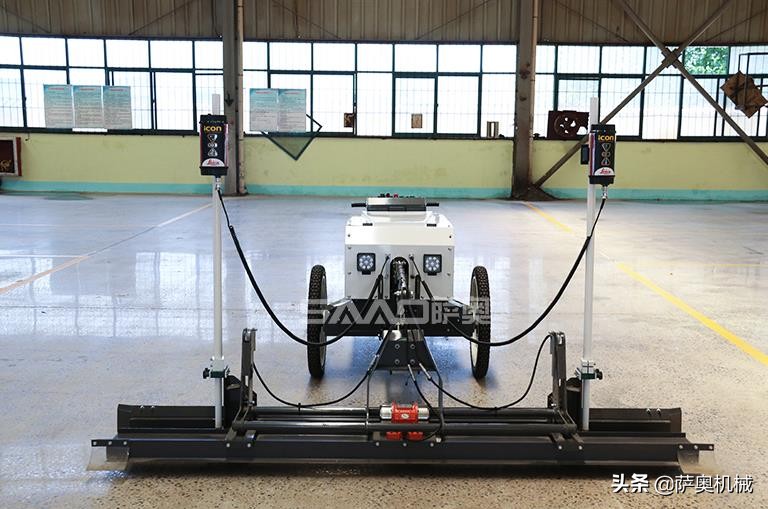

1.整平機構：主體采用耐磨材料加工而成，可同時完成攤鋪、刮平、夯實。一次

成型寬度達2.5米。螺旋絞龍可正反向排料，正常工作時為正向排料。

激光整平機

2.調節吊架：調節吊架主要進行整平機構的起吊及角度調節。起吊架鉸接處為兩個調心關節軸承，調節絲桿處的螺母可對整平機構進行角度調節，用以適應不同的混凝土。混凝土塌落度較小，骨料顆粒較大時，α調整為0°～+0.5°（整平板前后落差0-1.5mm）；混凝土塌落度較大，骨料顆粒較小時α調整為0°～-1°（整平板前后落差0-3mm）。吊架帶角度調節油缸的，可直接按鈕調節無需手動調節。

激光整平機

3.提升機構：采用2個高壓雙出桿升降油缸，用以完成對整平頭的固定及上下調平。前方安裝前護板，主要對燈具、航空插頭等電器元件的固定、防護。

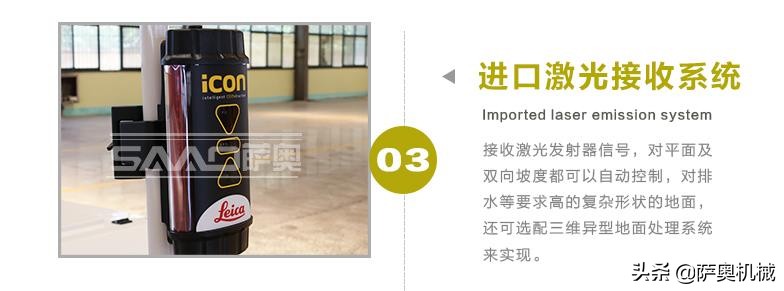

4.接收器支架：用于固定激光接收器，施工激光整平機過程中是此支架及接收器均不可隨意移動，否則將影響整平精度。運輸時可將此支架倒置，降低整體高度。

激光整平機

5.機身：包括高強度車架、動力部分、液壓系統、電氣系統、清洗系統等。高強度整體車架為激光整平機的主體骨架，固定各部件。運輸時，可利用車架上的安全吊耳進行起吊，整體骨架使機器更加安全可靠。昆山順噠

激光整平機

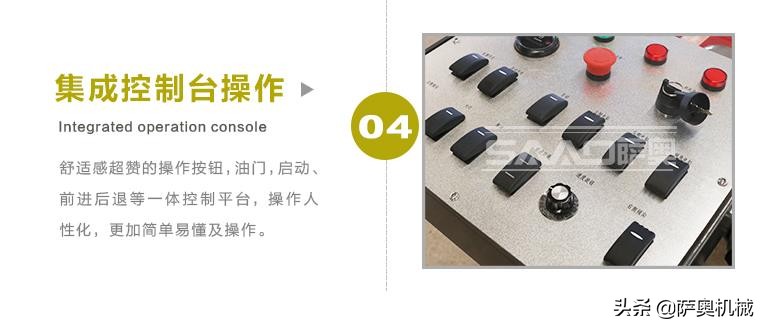

6.操作臺：

操作手柄：控制機器的前進后退及轉向，紅色按鈕為轉向開關，在控制面板上設有輔助轉向開關Au Tu。

油門手柄：控制發動機的轉速，一般開機5分鐘后再加速，最高轉速為3500r/min。

電源：蓄電池開關，激光整平機的電源總開關。

控制器：配備Trimble CB30控制器，相當于整平機的大腦，用來控制整平精度。

控制面板：上面安有執行開關、計時器及油位表，直觀手動控制整平機的其他功能。

激光整平機

激光整平機
