一種自動送料機的制作方法

文檔序號：28298762發布日期：2021-12-31 23:29來源：國知局

導航：X技術>最新專利>機械加工,機床金屬加工設備的制造及其加工,應用技術

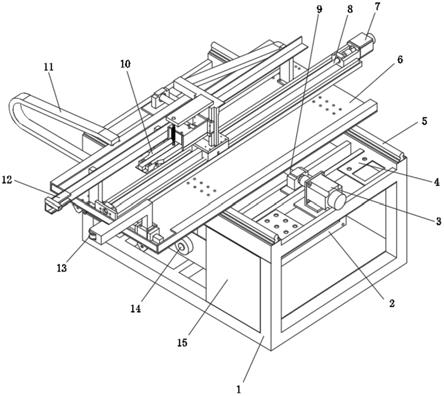

1.本實用新型涉及送料機技術領域，具體是一種自動送料機。沖壓機械手背景技術：2.自動送料機是在鍛壓力機床(沖床)生產金屬預埋板的過程中開發出來的一款機器，配套自動聯合模具使用。3.傳統的預埋板生產工藝流程：剪板機整板開條――碼垛流轉――剪板機切塊――碼垛流轉――鍛壓機沖孔成型……，現今傳統人工沖孔的方式是一塊一塊的沖孔，工序多，效率低，且人工沖孔的安全系數低，為此我們提出一種自動送料機。技術實現要素：4.本實用新型的目的在于提供一種自動送料機，以解決上述背景技術中提出的問題。5.為實現上述目的，本實用新型提供如下技術方案：6.一種自動送料機，包括機體、控制電箱、控制電路元件、空氣壓縮機、氣動控制元件、控制面板、x軸導軌絲杠滑臺、工裝臺板、定位靠、夾緊裝置、y軸導軌絲杠滑臺、浮動夾鉗、拖鏈，所述機體的上端面兩端對稱設有滑軌，所述工裝臺板的滑動連接在滑軌上，所述x軸導軌絲杠滑臺設置在機體的上端面中間，且工裝臺板的下端通過連接塊和x軸導軌絲杠滑臺螺紋連接，所述x軸導軌絲杠滑臺的一端設有x軸電機，所述y軸導軌絲杠滑臺設置在工裝臺板的上端面，所述浮動夾鉗的下端和y軸導軌絲杠滑臺螺紋連接，所述y軸導軌絲杠滑臺的一端設有y軸電機，所述地位靠設置在工裝臺板的上端面一側，所述夾緊裝置設置在工裝臺板的上端面另一側，所述控制電箱設置在機體內部一端，所述空氣壓縮機安裝在控制電箱的后面，所述氣動控制元件設置在機體的一側。7.優選的，所述夾緊裝置包括支架、夾緊輪和液壓缸，所述支架的上端一側設有夾緊輪，所述支架的下端設有連接板，所述工裝臺板上設有滑槽，所述連接板的下端穿過滑槽向下延伸，所述液壓缸設置在工裝臺板的下端面，所述液壓缸的活動端和連接板的下端連接。8.優選的，所述x軸導軌絲杠滑臺的方向和滑軌平行，所述y軸導軌絲杠滑臺的方向和x軸導軌絲杠滑臺的方向垂直。9.優選的，所述控制面板設置在機體上端面。10.優選的，所述工裝臺板上的浮動夾鉗和y軸電機均通過拖鏈電性連接控制電箱。11.優選的，所述控制電路元件設置在機體的內部，且控制電路元件分別連接y軸電機、x軸電機、浮動夾鉗和液壓缸。12.與現有技術相比，本實用新型具有如下幾個方面的優點：13.本實用新型通過在機體上設置工裝臺板，并在機體上設置x軸導軌絲杠滑臺，可以使得工裝臺板沿x軸方向移動，在工裝臺板上設置y軸導軌絲杠滑臺，使得浮動夾鉗可以沿y軸方向移動，使用時，將條型板材裝入浮動夾鉗口中，靠平定位靠，按啟動按鈕，浮動夾鉗夾住板材，再通過夾緊裝置夾緊板材側面，x軸和y軸按照加工程序移動，完成加工作業，與傳統的手工相比減少了生產加工工序，提高生產效率，節約了人工成本。附圖說明14.圖1為一種自動送料機的結構示意圖。15.圖2為一種自動送料機的側面結構示意圖。16.圖3為一種自動送料機的俯視結構示意圖。17.圖4為一種自動送料機的正視結構示意圖。18.圖中：1、機體；2、控制電路元件；3、x軸電機；4、控制面板；5、滑軌；6、工裝臺板；7、y軸電機；8、y軸導軌絲杠滑臺；9、x軸導軌絲杠滑臺；10、浮動夾鉗；11、拖鏈；12、定位靠；13、夾緊裝置；131、支架；132、夾緊輪；133、液壓缸；14、氣動控制元件；15、控制電箱；16、空氣壓縮機。具體實施方式19.下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。20.請參閱圖1?4，一種自動送料機，包括機體1、控制電箱15、控制電路元件2、空氣壓縮機16、氣動控制元件14、控制面板4、x軸導軌絲杠滑臺9、工裝臺板6、定位靠12、夾緊裝置13、y軸導軌絲杠滑臺8、浮動夾鉗10、拖鏈11，機體1的上端面兩端對稱設有滑軌5，工裝臺板6的滑動連接在滑軌5上，x軸導軌絲杠滑臺9設置在機體1的上端面中間，且工裝臺板6的下端通過連接塊和x軸導軌絲杠滑臺9螺紋連接，x軸導軌絲杠滑臺9的一端設有x軸電機3，y軸導軌絲杠滑臺8設置在工裝臺板6的上端面，浮動夾鉗10的下端和y軸導軌絲杠滑臺8螺紋連接，y軸導軌絲杠滑臺8的一端設有y軸電機7，地位靠設置在工裝臺板6的上端面一側，夾緊裝置13設置在工裝臺板6的上端面另一側，控制電箱15設置在機體1內部一端，空氣壓縮機16安裝在控制電箱15的后面，氣動控制元件14設置在機體1的一側，工裝臺板6上的浮動夾鉗10和y軸電機7均通過拖鏈11電性連接控制電箱15。21.夾緊裝置13包括支架131、夾緊輪132和液壓缸133，支架131的上端一側設有夾緊輪132，支架131的下端設有連接板，工裝臺板6上設有滑槽，連接板的下端穿過滑槽向下延伸，液壓缸133設置在工裝臺板6的下端面，液壓缸133的活動端和連接板的下端連接，使用時，通過液壓缸133的收縮，使得夾緊輪132夾住條形板材的側面，條形板材的另一側面靠平定位板12，方便條形板材的進一步加工。22.x軸導軌絲杠滑臺9的方向和滑軌5平行，y軸導軌絲杠滑臺8的方向和x軸導軌絲杠滑臺9的方向垂直，方便在條形板材的加工中進行x軸和y軸上的移動。23.控制面板4設置在機體1上端面。24.控制電路元件2設置在機體1的內部，且控制電路元件2分別連接y軸電機7、x軸電機3、浮動夾鉗10和液壓缸133。25.本實用新型的工作原理是：本實用新型通過在機體1上設置工裝臺板6，并在機體1上設置x軸導軌絲杠滑臺9，可以使得工裝臺板6沿x軸方向移動，在工裝臺板6上設置y軸導軌絲杠滑臺8，使得浮動夾鉗10可以沿y軸方向移動，使用時，將條型板材裝入浮動夾鉗10口中，靠平定位靠12，按啟動按鈕，浮動夾鉗10夾住板材，再通過夾緊裝置13夾緊板材側面，x軸和y軸按照加工程序移動，完成加工作業，與傳統的手工相比減少了生產加工工序，提高生產效率，節約了人工成本。26.在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語安裝、相連、連接應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本實用新型中的具體含義。27.上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下作出各種變化。技術特征：1.一種自動送料機，包括機體(1)、控制電箱(15)、控制電路元件(2)、空氣壓縮機(16)、氣動控制元件(14)、控制面板(4)、x軸導軌絲杠滑臺(9)、工裝臺板(6)、定位靠(12)、夾緊裝置(13)、y軸導軌絲杠滑臺(8)、浮動夾鉗(10)、拖鏈(11)，其特征在于，所述機體(1)的上端面兩端對稱設有滑軌(5)，所述工裝臺板(6)的滑動連接在滑軌(5)上，所述x軸導軌絲杠滑臺(9)設置在機體(1)的上端面中間，且工裝臺板(6)的下端通過連接塊和x軸導軌絲杠滑臺(9)螺紋連接，所述x軸導軌絲杠滑臺(9)的一端設有x軸電機(3)，所述y軸導軌絲杠滑臺(8)設置在工裝臺板(6)的上端面，所述浮動夾鉗(10)的下端和y軸導軌絲杠滑臺(8)螺紋連接，所述y軸導軌絲杠滑臺(8)的一端設有y軸電機(7)，所述定位靠(12)設置在工裝臺板(6)的上端面一側，所述夾緊裝置(13)設置在工裝臺板(6)的上端面另一側，所述控制電箱(15)設置在機體(1)內部一端，所述空氣壓縮機(16)安裝在控制電箱(15)的后面，所述氣動控制元件(14)設置在機體(1)的一側。2.根據權利要求1所述的一種自動送料機，其特征在于，所述夾緊裝置(13)包括支架(131)、夾緊輪(132)和液壓缸(133)，所述支架(131)的上端一側設有夾緊輪(132)，所述支架(131)的下端設有連接板，所述工裝臺板(6)上設有滑槽，所述連接板的下端穿過滑槽向下延伸，所述液壓缸(133)設置在工裝臺板(6)的下端面，所述液壓缸(133)的活動端和連接板的下端連接。3.根據權利要求1所述的一種自動送料機，其特征在于，所述x軸導軌絲杠滑臺(9)的方向和滑軌(5)平行，所述y軸導軌絲杠滑臺(8)的方向和x軸導軌絲杠滑臺(9)的方向垂直。4.根據權利要求1所述的一種自動送料機，其特征在于，所述控制面板(4)設置在機體(1)上端面。5.根據權利要求1所述的一種自動送料機，其特征在于，所述工裝臺板(6)上的浮動夾鉗(10)和y軸電機(7)均通過拖鏈(11)電性連接控制電箱(15)。6.根據權利要求2所述的一種自動送料機，其特征在于，所述控制電路元件(2)設置在機體(1)的內部，且控制電路元件(2)分別連接y軸電機(7)、x軸電機(3)、浮動夾鉗(10)和液壓缸(133)。技術總結本實用新型涉及送料機技術領域，具體是一種自動送料機，包括機體、控制電箱、控制電路元件、空氣壓縮機、氣動控制元件、控制面板、X軸導軌絲杠滑臺、工裝臺板、定位靠、夾緊裝置、Y軸導軌絲杠滑臺、浮動夾鉗、拖鏈。本實用新型通過在機體上設置工裝臺板，并在機體上設置X軸導軌絲杠滑臺，可以使得工裝臺板沿X軸方向移動，在工裝臺板上設置Y軸導軌絲杠滑臺，使得浮動夾鉗可以沿Y軸方向移動，使用時，將條型板材裝入浮動夾鉗口中，靠平定位靠，按啟動按鈕，浮動夾鉗夾住板材，再通過夾緊裝置夾緊板材側面，X軸和Y軸按照加工程序移動，完成加工作業，與傳統的手工相比減少了生產加工工序，提高生產效率，節約了人工成本。節約了人工成本。節約了人工成本。技術研發人員：羅二輝受保護的技術使用者：羅二輝技術研發日：2021.06.24技術公布日：2021/12/30
