01 手動模式操作

一﹑按控制面板上的MANUAL鍵。確認控制面板上的相對應燈亮。

二﹑將EDIT PROTECT開關打向ON。

三﹑設置子控制面板上的刀具定位開關B到?jīng)_孔刀具位置。

四﹑將子控制面板上的INDEX PIN開關打向?yàn)镮N。

五﹑將EDIT PROTECT開關打向OFF。

六﹑在控制面板上﹐按+X或-X﹐+Y或-Y﹐手動移動材料到工作點。

七﹑要于工作材料沖孔﹐照以下方法于PHNC面板設置條件。

1﹑按PHNC面板上的↓鍵和↑鍵﹐顯示沖孔操作。

2﹑更改沖孔模式為SLIT模式。

3﹑更改預置參數M506為其它的參數M507或M508或M509。

八﹑將控制面板上的PRESS SELECTION打向?yàn)镮NCHING（寸動）

九﹑按主面板上的PUNCHING鍵加工材料。

02 MDI模式操作

一﹑按控制面板上的MDI鍵。確認控制面板上的相對應燈亮。

二﹑按顯示屏下方的MDI軟鍵。

三﹑踩腳踏開關松開夾鉗﹐控制面板上的WORK CLAMP燈變亮。

四﹑放置材料于工作桌面。

五﹑提高X管位塊﹐控制面板上的X-GAUGE BLOCK燈變亮。

六﹑推動材料進入夾鉗和靠著X管位塊。

七﹑踩腳踏開關關閉夾鉗﹐然后降低X管位塊。WORK CLAMP燈和X-GAUGE BLOCK燈熄滅。鋼卷落料線

八﹑照以下步驟建立一個新程序。

1﹑將EDIT PROTECT開關打向OFF。

2﹑按顯示屏下方的ABSLT軟鍵﹐ABS單詞將顯示于屏幕右下方。

3﹑輸入要用的地址和數字（如X50.）﹐然后按EOB鍵﹐結束程序塊。

4﹑然后按INSERT鍵于相同的主面板。

5﹑連續輸入程序于相同地方。

6﹑程序輸入完成后﹐按顯示屏右下方的軟REWIND鍵使程序返回頁首。

7﹑將EDIT PROTECT開關打向ON。

九﹑確認顯示屏沒有出現報警信息。同時檢查確保所有開關和PHNC參數設置正確。

03 運行模式操作

一﹑按控制面板上的MEMORY鍵。確認控制面板上的+X﹐+Y和TURRET燈亮。

二﹑按控制面板上的PROGRAM鍵。

三﹑按顯示面板上的?鍵和DIR鍵。

四﹑按O-SRH使刀盤轉到所需位置需要同時按TURRET JOG鍵TURRER JOG ON鍵。

五﹑踩腳踏開關松開夾鉗﹐控制面板上的WORK CLAMP燈變亮。

六﹑放置材料于工作桌面。

七﹑提高X管位塊﹐控制面板上的X-GAUGE BLOCK燈變亮。

八﹑推動材料進入夾鉗和靠著X管位塊。

九﹑踩腳踏開關關閉夾鉗﹐然后降低X管位塊。WORK CLAMP燈和X-GAUGE BLOCK燈熄滅。鋼卷落料線

十﹑確認顯示屏沒有出現報警信息。同時檢查確保所有開關和PHNC參數設置正確。

BLOCK SKIP健（塊刪除）

EDIT PROTECT開關打向開（程序修改）

FEEDRATE鍵（進給速度）

MULTI-PART MODE鍵（多數取模式）

OPT STOP鍵（選擇性停止）

OVERRIDE ON/OFF鍵（安全區開關）。

PRESS SELECTION開關（壓力選擇）

SINGLE鍵（單沖）

TEST鍵（程序檢測）

TOOL CHANGE開關打向?yàn)殛P(guān)（刀具更換）

RAM POSITION開關（沖頭定位）

RAM SPEED開關（沖頭速度）

十一﹑清除機器周?chē)囊磺形矬w。

十二﹑按START鍵執行程序?？刂泼姘迳系腁UTO OPERATION燈亮。顯示器上的光標按程序塊向下跳動。

十三﹑程序結束﹐控制面板上的AUTO OPERATION燈熄滅﹐桌面和貨物返回﹐控制面板上的+X﹐+Y燈亮。程序返回首頁并可重新執行。

04 TAPE模式操作

一﹑按控制面板上的MDI鍵。確認控制面板上的相對應燈亮。

二﹑將EDIT PROTECT開關打向OFF。

三﹑按主面板上的SET鍵。鋼卷落料線

四﹑按顯示屏下方的SETTING軟鍵﹐將顯示SETTING HANDY屏幕。

五﹑在I/O CHANNEL行輸入1﹐然后按INPUT鍵﹐將使用RS232C接口。

六﹑將EDIT PROTECT開關打向ON。

七﹑按控制面板上的TAPE鍵﹐確認相對應燈亮。

八﹑按控制面板上的PROGRAM鍵。

九﹑準備外部計算機并參數設置正確。

十﹑踩腳踏開關松開夾鉗﹐控制面板上的WORK CLAMP燈變亮。

十一﹑放置材料于工作桌面。

十二﹑提高X管位塊﹐控制面板上的X-GAUGE BLOCK燈變亮。

十三、推動材料進入夾鉗和靠著X管位塊。

十四﹑踩腳踏開關關閉夾鉗﹐然后降低X管位塊。WORK CLAMP燈和X-GAUGE BLOCK燈熄滅。

十五﹑確認顯示屏沒有出現報警信息。同時檢查確保所有開關和PHNC參數設置正確。

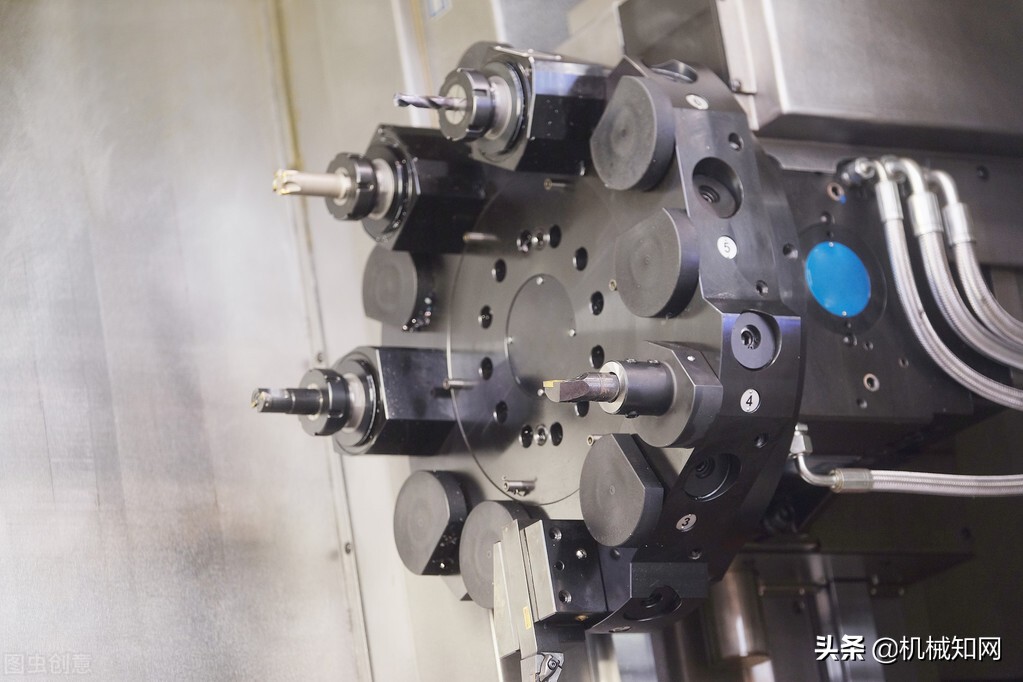

05 安裝模具

一﹑確認控制面板上的+X﹐+Y和TURRET燈亮。

二﹑按控制面板上的MANUAL鍵。

三﹑將機器電控面板上的TOOL CHANGE開關打向?yàn)镺N。

四﹑使刀盤轉到所需位置需要同時按TURRET JOG鍵TURRER JOG ON鍵。

五﹑刀盤轉到所需位置時松開。

六﹑打開刀盤門。

七﹑安裝﹐拆卸或者更換模具。鋼卷落料線

八﹑關閉刀盤門。

九﹑將機器電控面板上的TOOL CHANGE開關打向?yàn)镺FF。
