沖床的種類多種多樣，但是由于結構原理的不同，價位和加工效果也會發生相應的變化。當然即使是不同類型的沖床，在構造組成上總有共通之處，本文為大家介紹一些沖床常見結構和零件，并詳細闡述其特點和所在部位，幫助大家更好的了解和使用沖床。

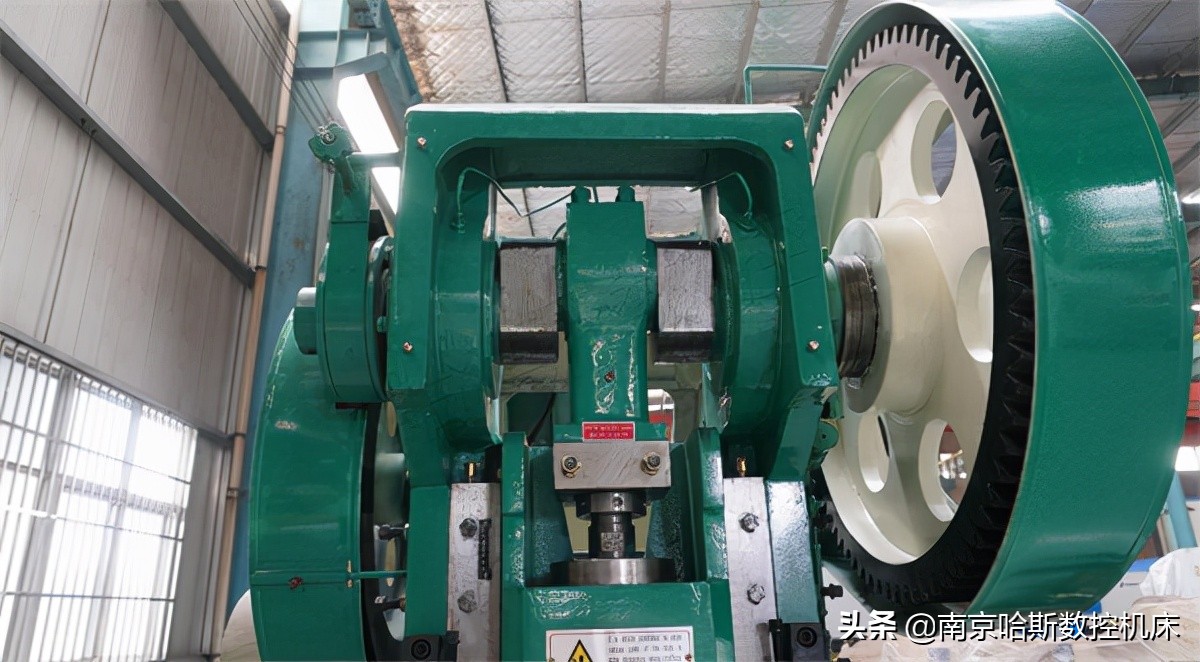

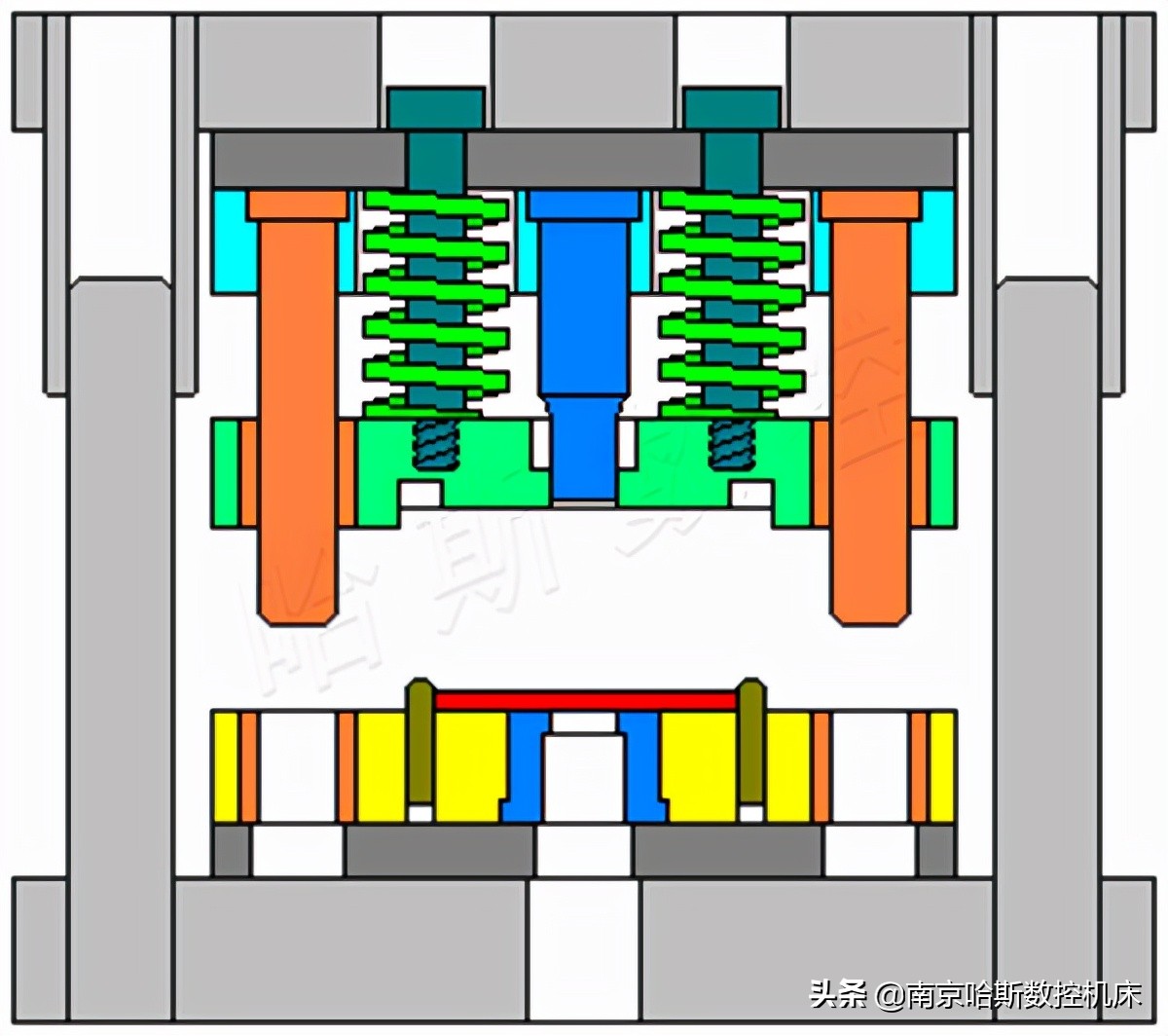

簡略構造

上模：上模是整副沖模的上半部，即安裝于壓力機滑塊上的沖模部分。

上模座：上模座是上模最上面的板狀零件，工作時緊貼壓力機滑塊，并通過模柄或直接與壓力機滑塊固定。

下模：下模是整副沖模的下半部，即安裝于壓力機工作臺面上的沖模部分。

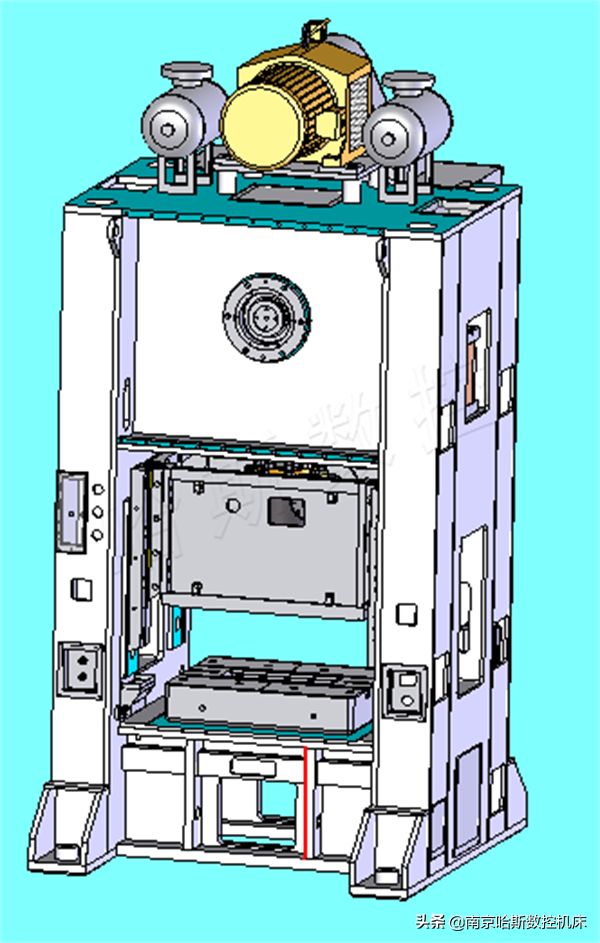

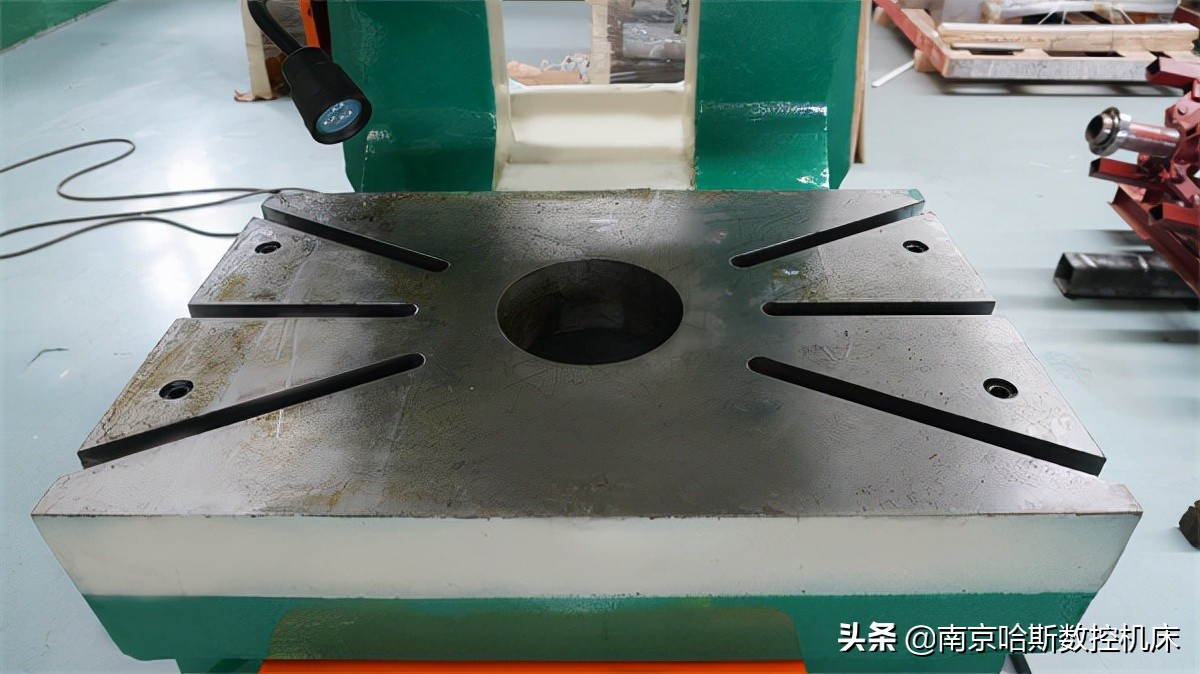

下模座：下模座是下模底面的板狀零件，工作時直接固定在壓力機工作臺面或墊板上。

刃壁：刃壁是沖裁凹模孔刃口的側壁。

刃口斜度：刃口斜度是沖裁凹模孔刃壁的每側斜度。

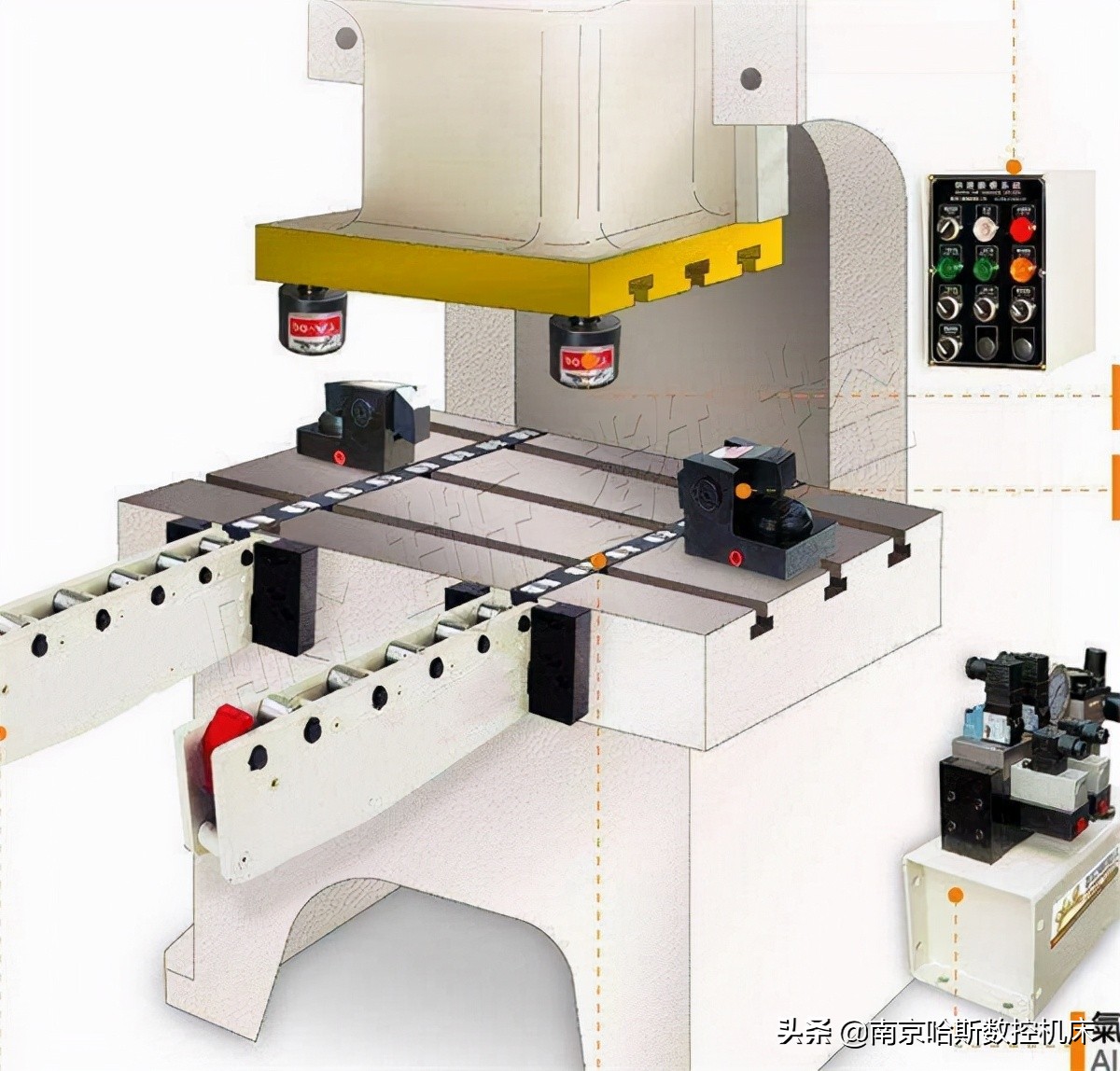

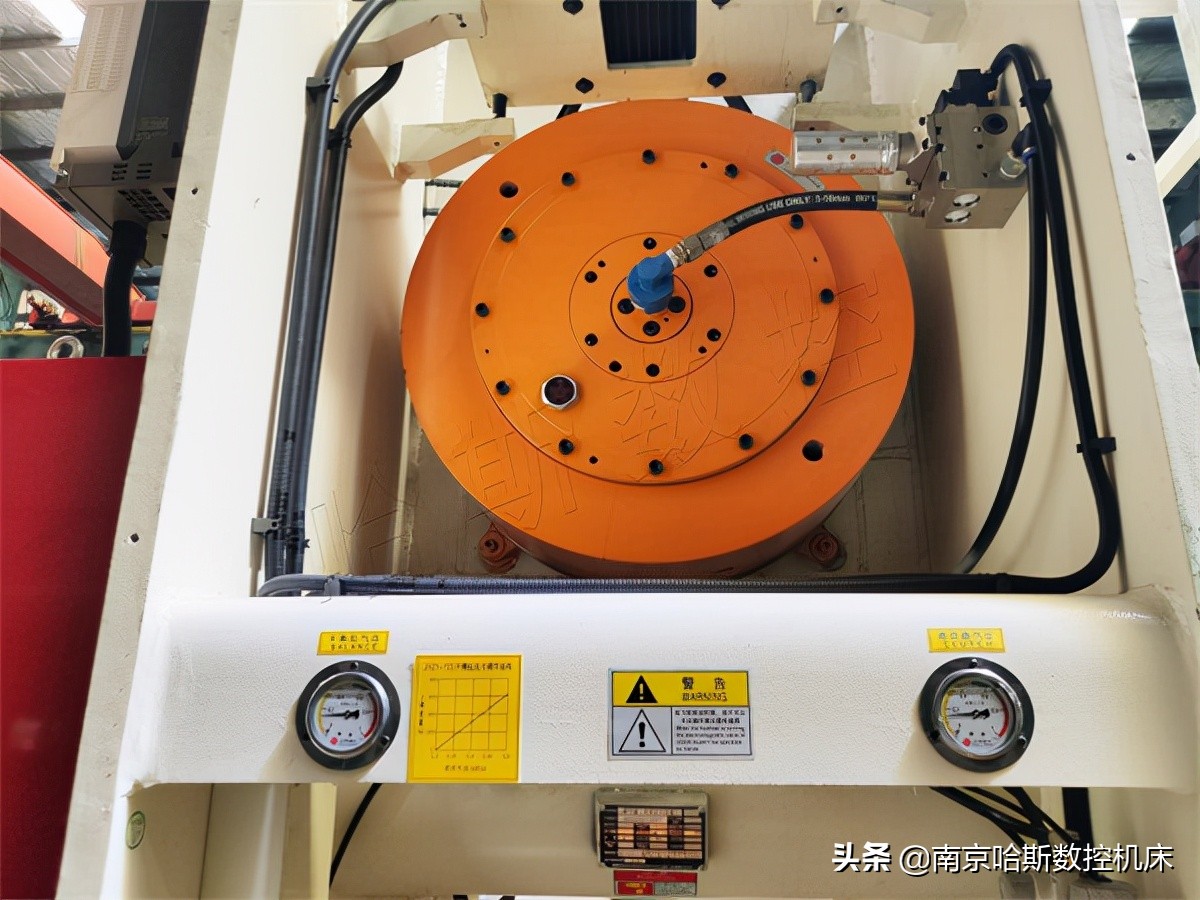

氣墊：氣墊是以壓縮空氣為原動力的彈頂器。

反側壓塊：反側壓塊是從工作面的另一側支持單向受力凸模的零件。

導套：導套是為上、下模座相對運動提供精密導向的管狀零件，多數固定在上模座內，與固定在下模座的導柱配合使用。

導板：導板是帶有與凸模精密滑配內孔的板狀零件，用于保證凸模與凹模的相互對準，并起卸料（件）作用。

導柱：導柱是為上、下模座相對運動提供精密導向的圓柱形零件，多數固定在下模座，與固定在上模座的導套配合使用。送料機

導正銷：導正銷是伸入材料孔中導正其在凹模內位置的銷形零件。

導板模：導板模是以導板作導向的沖模，模具使用時凸模不脫離導板。

導料板：導料板是引導條（帶、卷）料進入凹模的板狀導向零件。

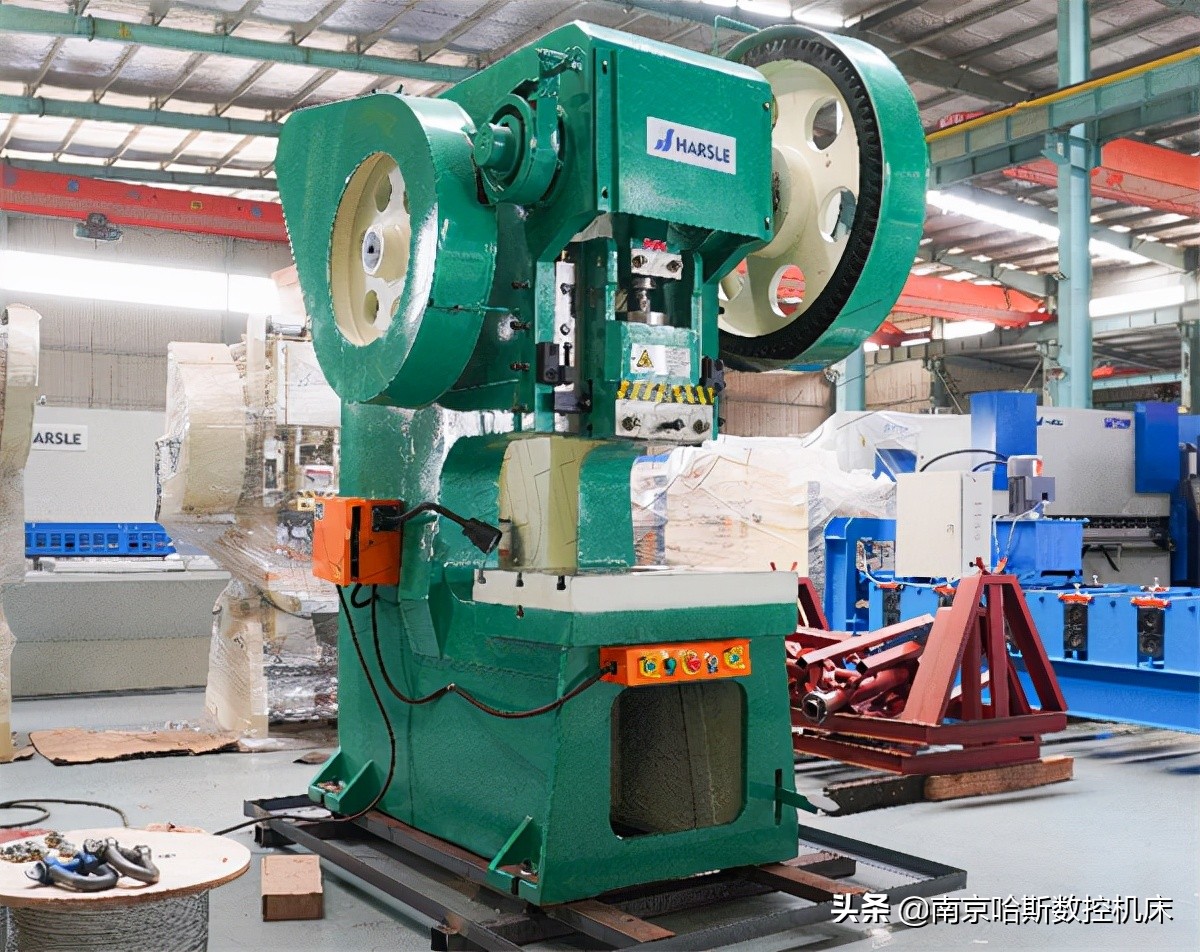

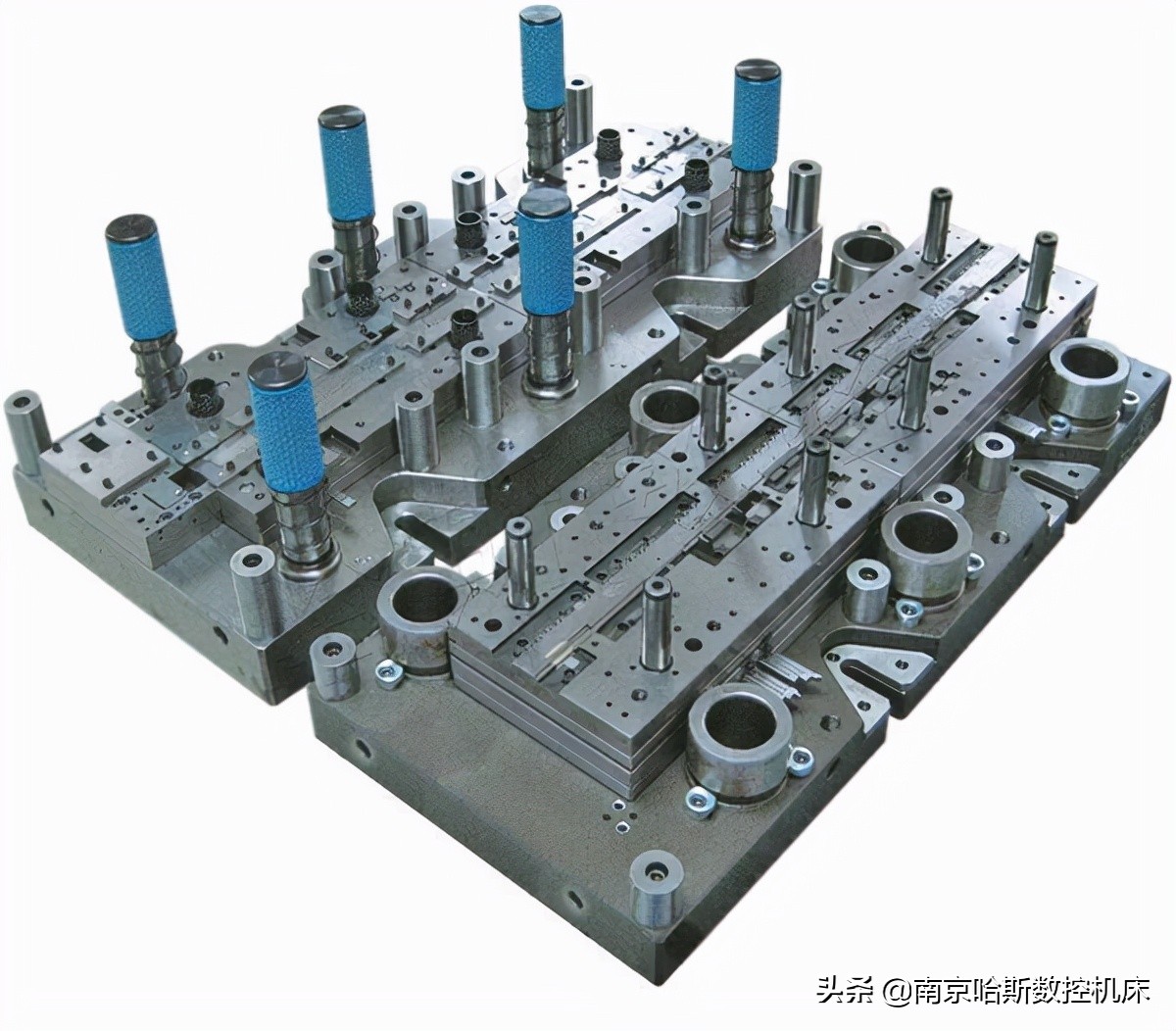

導柱模架：導柱模架是導柱、導套相互滑動的模架。

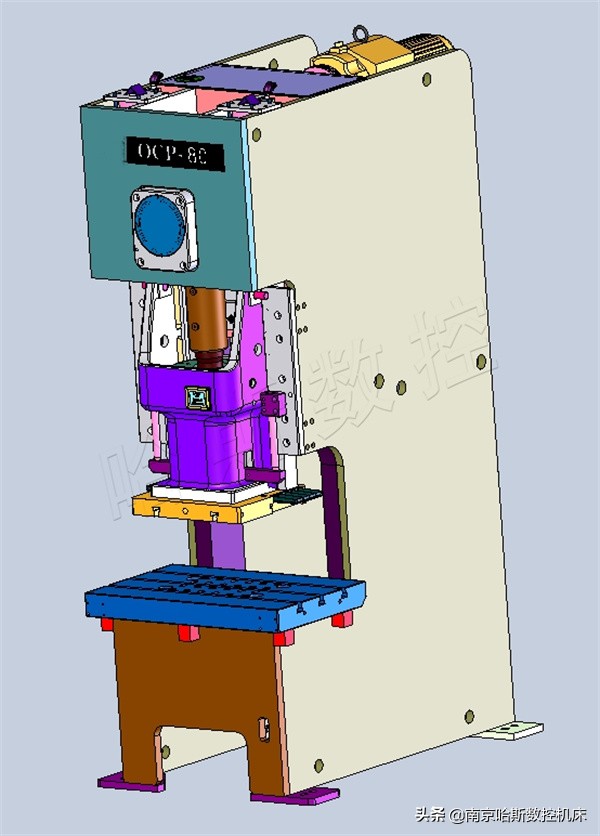

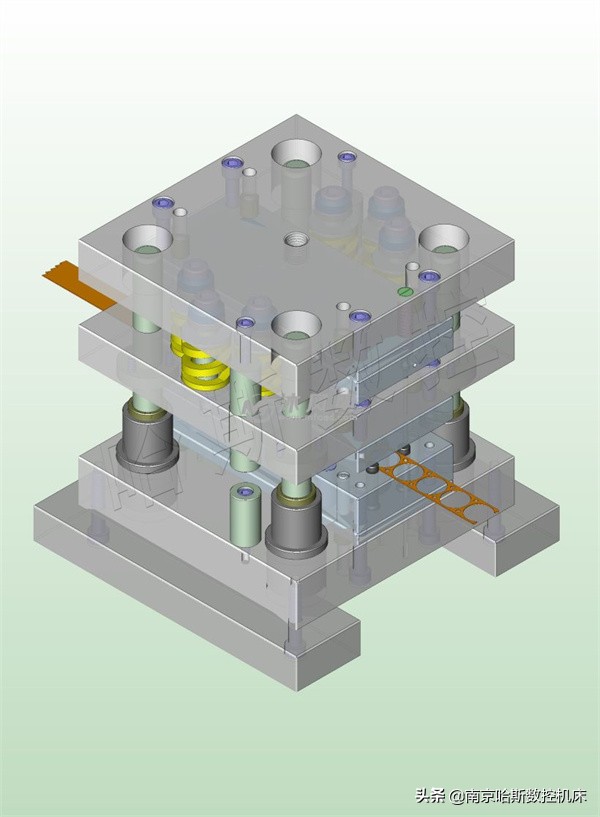

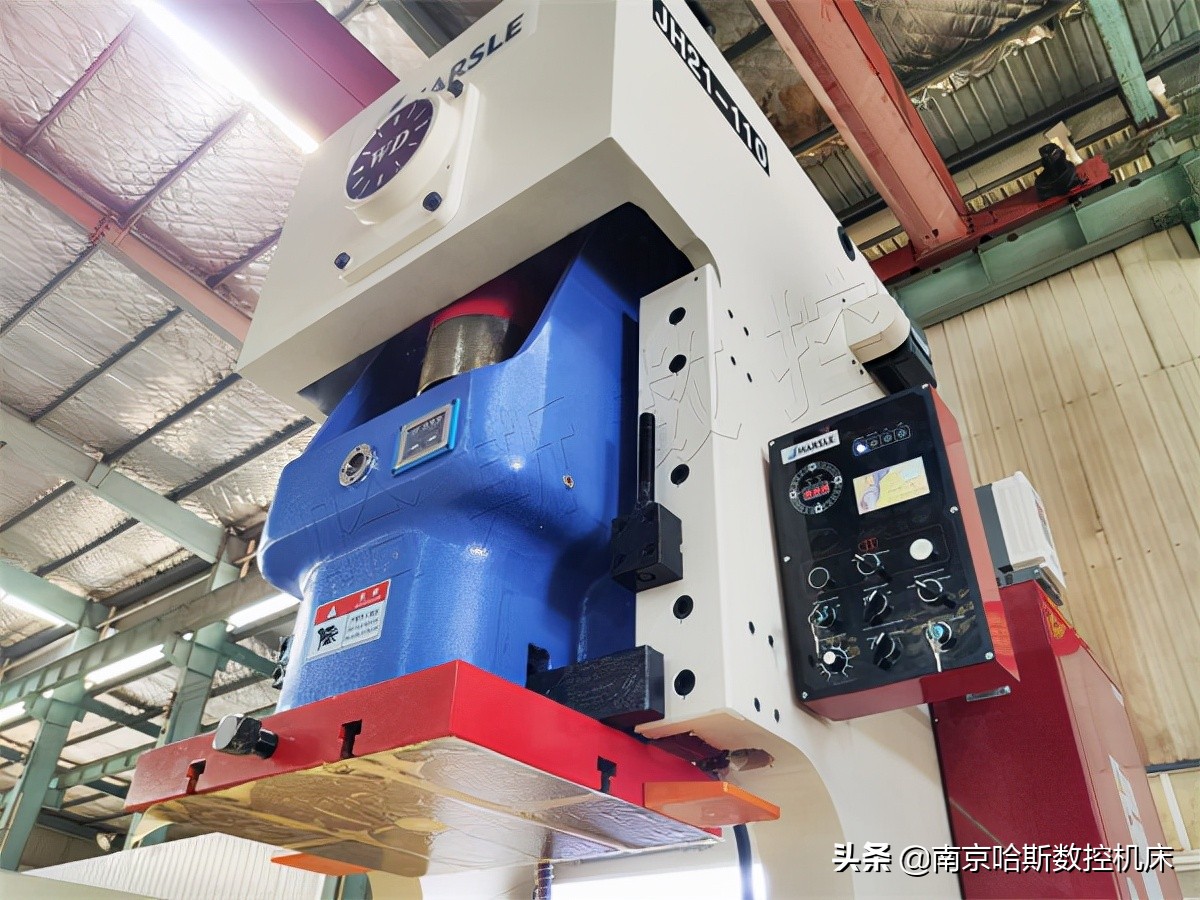

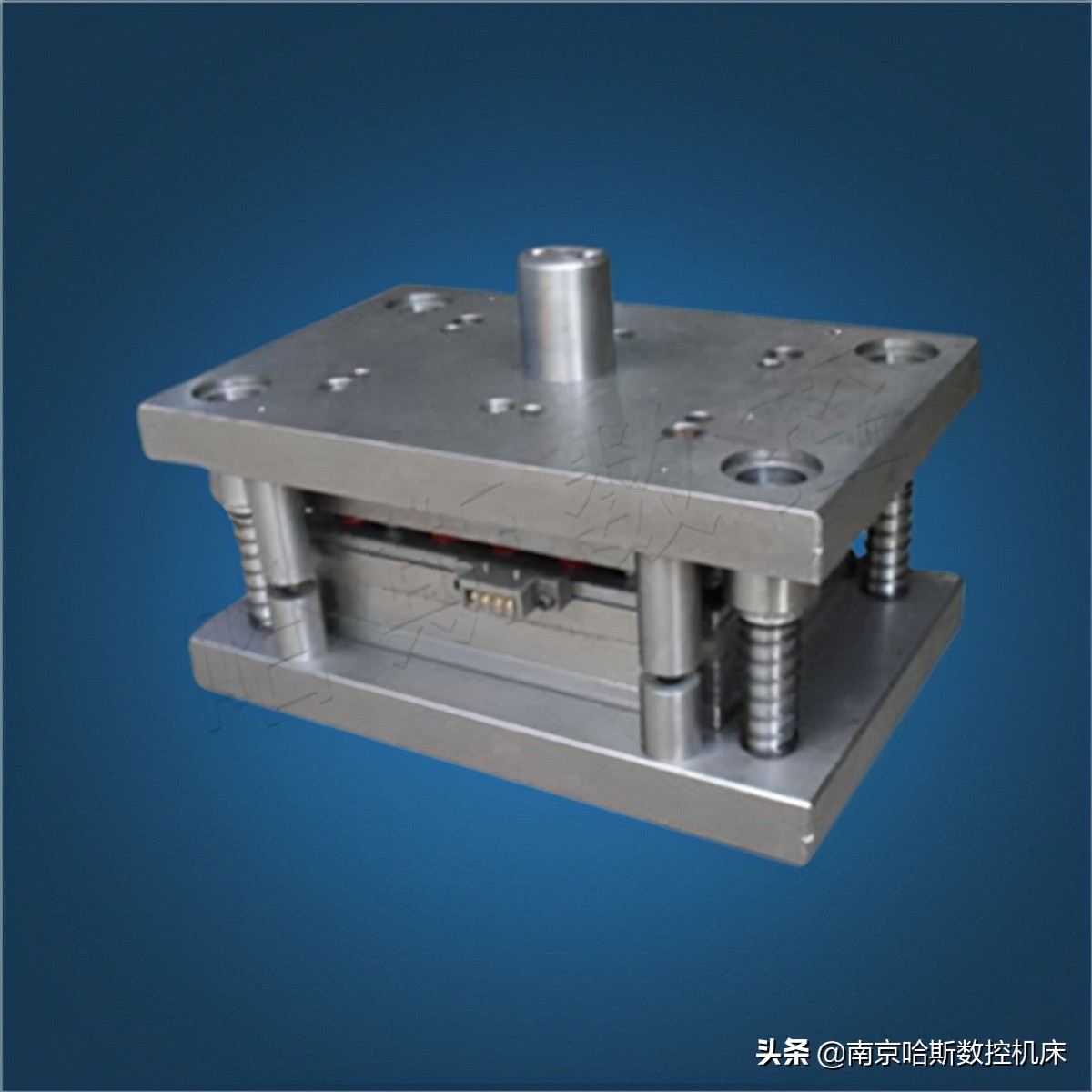

沖模：沖模是裝在壓力機上用于生產沖件的工藝裝備，由相互配合的上、下兩部分組成。

凸模：凸模是沖模中起直接形成沖件作用的凸形工作零件，即以外形為工作表面的零件。

凹模：凹模是沖模中起直接形成沖件作用的凹形工作零件，即以內形為工作表面的零件。

防護板：防護板是防止手指或異物進入沖模危險區域的板狀零件。

壓料板（圈）：壓料板（圈）是沖模中用于壓住沖壓材料或工序件以控制材料流動的零件，在拉深模中，壓料板多數稱為壓料圈。

壓料筋：壓料筋是拉延?；蚶钅Ｖ杏靡钥刂撇牧狭鲃拥慕顮钔黄?，壓料筋可以是凹?；驂毫先Φ木植拷Y(jié)構，也可以是鑲?cè)氚寄；驂毫先χ械膯为?dú)零件。

壓料檻：壓料檻是斷面呈矩形的壓料筋特稱。參閱壓料筋。

承料板：承料板是用于接長凹模上平面，承托沖壓材料的板狀零件。

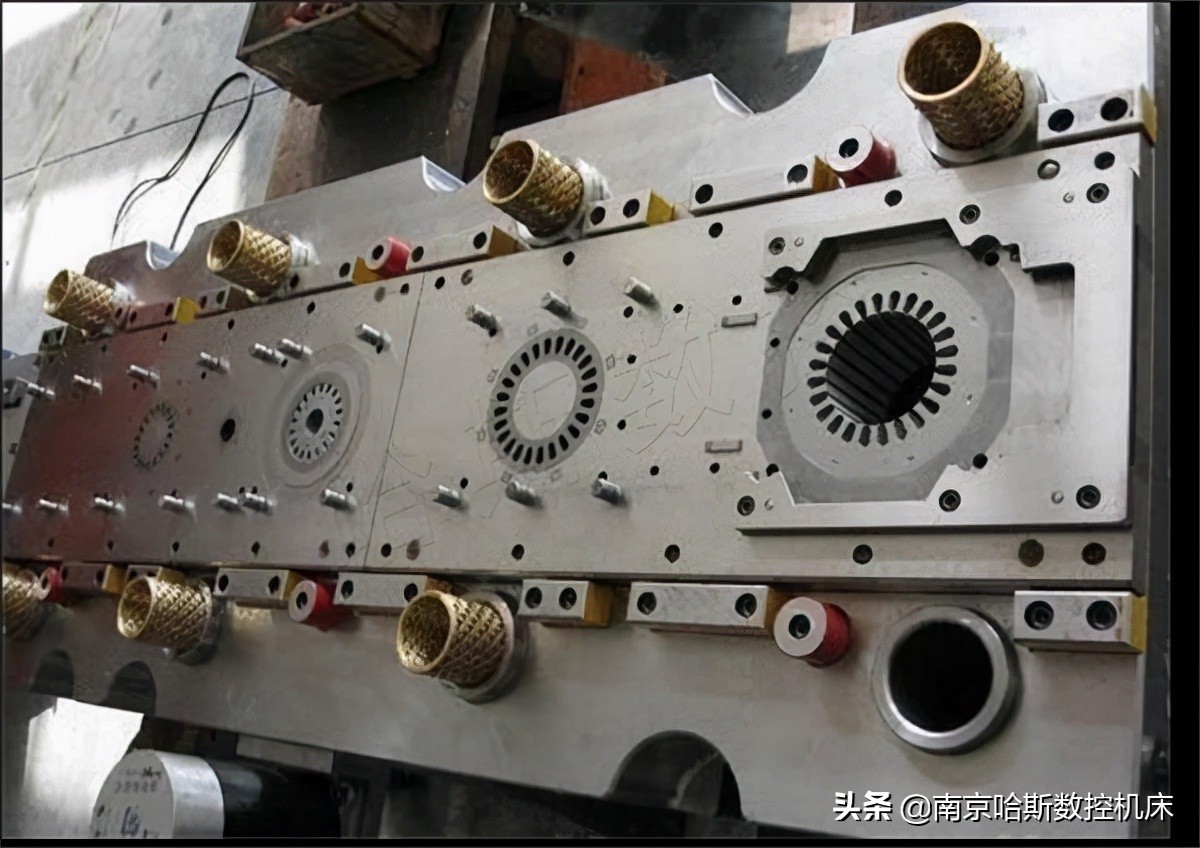

連續模：連續模是具有兩個或更多工位的沖模，材料隨壓力機行程逐次送進一工位，從而使沖件逐步成形。

側刃：側刃是在條（帶、卷）料側面切出送料定位缺口的凸模。送料機

側壓板：側壓板是對條（帶、卷）料一側通過彈簧施加壓力，促使其另一側緊靠導料板的板狀零件。

頂桿：頂桿是以向上動作直接或間接頂出工（序）件或廢料的桿狀零件。

頂板：頂板是在凹?；蚰K內活動的板狀零件，以向上動作直接或間接頂出工（序）件或廢料。

齒圈：齒圈是精沖凹?；驇X壓料板上的成圈齒形突起，是凹?；驇X壓料板的局部結構而不是單獨的零件。

限位套：限位套是用于限制沖模最小閉合高度的管狀零件，一般套于導柱外面。

限位柱：限位柱是限制沖模最小閉合高度的柱形件。

定位銷（板）：定位銷（板）是保證工序件在模具內有不變位置的零件，以其形狀不同而稱為定位銷或定位板。

固定板：固定板是固定凸模的板狀零件。

固定卸料板：固定卸料板是固定在沖模上位置不動的卸料板。

固定擋料銷（板）：固定擋料銷（板）是在模具內固定不動的擋料銷（板）。

卸件器：卸件器是從凸模外表面卸脫工（序）件的非板狀零件或裝置。

卸料板：卸料板是將材料或工（序）件從凸模上卸脫的固定式或活動式板形零件。卸料板是有時與導料板做成一體，兼起導料作用，仍稱卸料板。

卸料螺釘：卸料螺釘是固定在彈壓卸料板上的螺釘，用于限制彈壓卸料板的靜止位置。送料機

單工序模：單工序模是在壓力機一次行程中只完成一道工序的沖模。

廢料切刀：廢料切刀有兩種。1．裝于拉深件凸緣切邊模上用于割斷整圈切邊廢料以利清除的切刀。2．裝于壓力機或模具上用于將條（帶、卷）狀廢料按定長切斷以利清除的切刀。

組合沖模：組合沖模是按幾何要素（直線、角度、圓弧、孔）逐副逐步形成各種沖件的通用、可調式成套沖模。平面狀沖件的外形輪廓一般需要幾副組合沖模分次沖成。

始用擋料銷（板）：始用擋料銷（板）是供材料起始端部送進時定位用的零件。始用擋料銷（板）都是移動式的。

拼塊：拼塊是組成一個完整凹模、凸模、卸料板或固定板等的各個拼合零件。

擋塊（板）：擋塊（板）是供經側刃切出缺口的材料送進時定位用的淬硬零件，兼用以平衡側刃所受的單面切割力。擋塊（板）一般與側刃配合使用。

擋料銷（板）：擋料銷（板）是材料沿送進方向的定位零件，以其形狀不同而稱為擋料銷或擋料板。擋料銷（板）是固定擋料銷（板）、活動擋料銷（板）、始用擋料銷（板）等的統稱。

墊板：墊板是介于固定板（或凹模）與模座間的淬硬板狀零件，用以減低模座承受的單位壓縮應力。

詳細構造

沖床上模是整副沖模的上半部，即安裝于壓力機滑塊上的沖模部分。下模是整副沖模的下半部，即安裝于壓力機工作臺面上的沖模部分。下模座是下模底面的板狀零件。刃壁是沖裁凹?？兹锌诘膫?cè)壁。刃口斜度是沖裁凹?？兹斜诘拿總?cè)斜度。氣墊是以壓縮空氣為原動力的彈頂器。反側壓塊是從工作面的另一側支持單向受力凸模的零件。送料機

沖床導套是為上、下模座相對運動提供精密導向的管狀零件，多數固定在上模座內，與固定在下模座的導柱配合使用。導正銷是伸入材料孔中導正其在凹模內位置的銷形零件。導板模是以導板作導向的沖模，模具使用時凸模不脫離導板。導料板是引導條（帶、卷）料進入凹模的板狀導向零件。導柱模架是導柱、導套相互滑動的模架。

沖床沖模是裝在壓力機上用于生產沖件的工藝裝備，由相互配合的上、下兩部分組成。凸模是沖模中起直接形成沖件作用的凸形工作零件。凹模是沖模中起直接形成沖件作用的凹形工作零件。防護板是防止手指或異物進入沖模危險區域的板狀零件。壓料筋則是拉延模或拉深模中用以控制材料流動的筋狀突起，壓料筋可以是凹?；驂毫先Φ木植拷Y(jié)構。壓料檻是斷面呈矩形的壓料筋特稱。承料板是用于接長凹模上平面，承托沖壓材料的板狀零件。

沖床側刃是在條（帶、卷）料側面切出送料定位缺口的凸模。側壓板是對條（帶、卷）料一側通過彈簧施加壓力，促使其另一側緊靠導料板的板狀零件。頂桿是以向上動作直接或間接頂出工（序）件或序料的桿狀零件。頂板是在凹?；蚰K內活動的板狀零件，以向上動作直接或間接頂出工（序）件或廢料。限位套是用于限制沖模最小閉合高度的管狀零件。限位柱是限制沖模最小閉合高度的柱形件。送料機

沖床固定板是固定凸模的板狀零件。固定卸料板是固定在沖模上位置不動的卸料板。固定擋料銷（板）是在模具內固定不動的擋料銷。卸件器是從凸模外表面卸脫工件的非板狀零件或裝置。卸料螺釘是固定在彈壓卸料板上的螺釘。

沖床單工序模是在壓力機一次行程中只完成一道工序的沖模。廢料切刀有兩種組合沖模是按幾何要素（直線、角度、圓弧、孔）逐副逐步形成各種沖件的通用、可調式成套沖模。平面狀沖件的外形輪廓一般需要幾副組合沖模分次沖成。始用擋料銷（板）是供材料起始端部送進時定位用的零件。拼塊是組成一個完整凹模、凸模、卸料板或固定板等的各個拼合零件。擋塊（板）一般與側刃配合使用的。
