NC伺服送料機主要配合沖床，精密矯正機使用，用于輸送金屬卷料，實現自動化送料生產，是沖床周邊自動化設備的一種。一般情況下，NC伺服送料機交貨后使用廠家需要對NC伺服送料機進行安裝調試才能開展后續的生產，那么如何正確安裝沖床NC伺服送料機呢？佑億精密送料機廠家?guī)Т蠹伊私庀嚓P(guān)詳細信息。

一、NC伺服送料機安裝步驟：

1.于沖床臺板一側,照安裝板設定位置及大小鉆攻4個牙孔,將安裝板固定其上。

2.將主體部分用吊繩吊起,對正滑板與安裝板之間的鍵,并用2個配套的螺絲栓將主體固定于安裝板上。

3.當送料高度水平位置與沖模壓不一致時,NC伺服送料機滑板會有100mm左右的調整量可供調整此時可將滑板上的2個螺栓松開,調整固定于安裝板上的螺栓,則可改變送料機的水平位置,至合適位置后,將螺絲緊固。

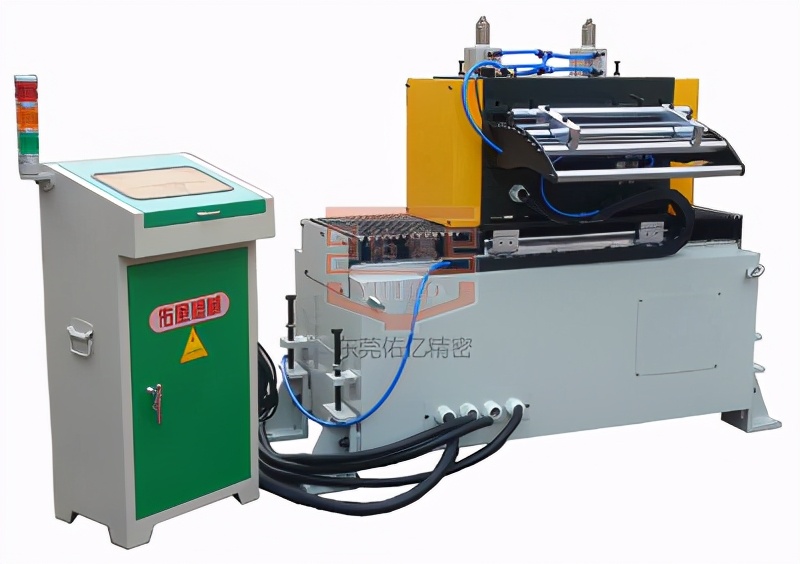

NC伺服偏擺送料機

4.固定好模具,確保模具與滾輪方向垂直,并于沖床滑塊上安裝好放松位置,(注:如沖壓薄料時撬料板至下模之間若有一段距離,必須將導料裝置裝好,以不使用材料彎曲為原則,具模具固定要與滾輪垂直,否則材料會偏斜,送料有陰力,造成送距長短不一)

5.于沖床合適部位安裝電控箱及接近開關,并檢測其是否正常工作。

二、NC伺服送料機調機試例：昆山順噠

1.開動矯正機或材料架,將材料緩慢放出。

2.根據材料的寬度調整2個擋料輪的位置,以不阻礙材料的動行為準。

3.將放松手柄上臺,材料放入上下滾輪之間,放下放松手柄,松開料后調整手柄的固定螺絲,上下調整手柄,讓放松支架有大約5mm擺動間隙,再將手柄固定螺絲鎖緊,(注:放松支架若沒有間隙,材料會壓不緊而打滑,造成送料不準,且材料厚度有變化時,必須重新調整。

4.壓料彈簧的作用是施加壓力給上滾輪,使上滾輪能夠壓住材料,并將材料送出,故壓力應以材料不會打滑為原則,料厚時應壓力大一些。

5.設定好送料長度后,看實際情況,相應地設定好送料速度,有關設定的方法,后面將作詳細介紹。

6.送料的有關參數設定好后,由于約數的原因,實際的送料長度與設定的數值不太一樣,所以應在手動模式下,按送料測試,沖床、行程、沖壓、調整好送料的實際長度。

7.當模具內導銷尖端進入導銷孔時,可調整放松絲桿至碰到放松支架的軸承,直至材料放松為止,并將絲桿螺母鎖緊(氣動放松的送料機,則應調整好放松的角度,即在下死±15°左右)

8.送料開始的調整是由沖床的旋轉凸輪來調整,所謂送料開始信號,就是要以沖床曲軸的哪個角度開始送料,NC伺服送料機的角度推薦值為9點到3點(240°-90°)昆山順噠

9.設置完成后,應先單沖試模,調整好后方可連續生產。

以上就是佑億小編整理的正確安裝調試NC伺服送料機的正確步驟，希望以上信息對大家有所幫助。正確安裝調試NC伺服送料機是保證機器安全生產的前提。
