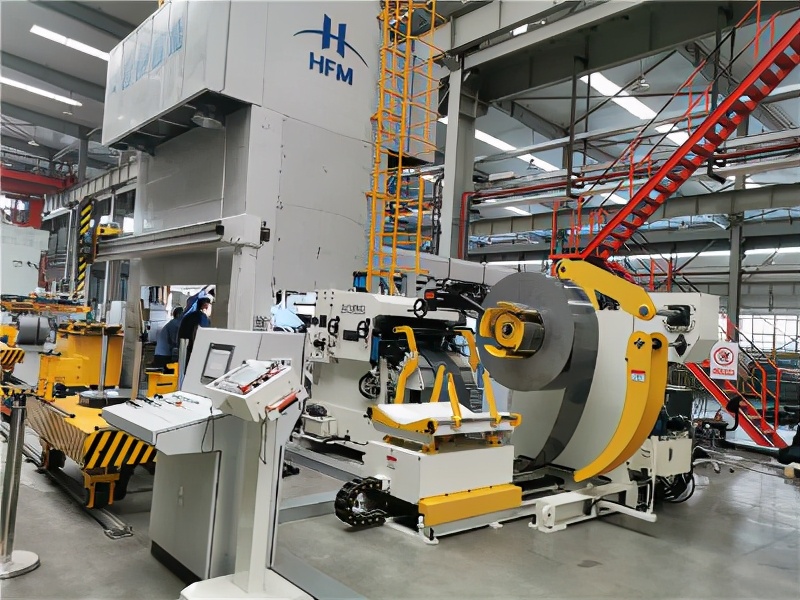

卷料三合一送料機是集開卷，整平，送料三功能為一體的大型沖床周邊自動化設備，主要用于輸送金屬卷料，配合沖床使用，實現自動化生產。卷料三合一送料機屬于機械結構比較復雜的機器，有些使用廠家在使用過程中對相關調整指令不熟悉，今天佑億小編帶大家了解一下相關信息。

1、送料開始指令的調整：

卷料三合一送料機送料開始信號用凸輪開關設定在精密沖床離開下死點，且上下模具張開允許送料的位置ON，在精密沖床離開上死點，模具即將閉合的位置OFF。

2、送料終止指令的調整：

如果在精密沖床的模具閉合時，卷料三合一送料機仍繼續送料的話可能造成模具損傷、制品報廢、材料卡模等故障，為了預防這種情況的發生設有送料終止指令信號，如果收到該信號的情況下送料未能結束，將停止精密沖床的運轉。

三合一送料機送料終止信號用凸輪開關設定在可能輸送的范圍之外。

卷料三合一送料機

3、卷料三合一送料機回轉凸輪開關調整的基本方法：

為了使卷料三合一送料機與精密沖床連動，需要調整精密沖床的凸輪開關，用精密沖床的凸輪開關控制送料機的送料啟動及自動放松等功能。

調整凸輪開關時使用沖床的[寸動運轉]方式，在寸動運轉精密沖床的時候進行設定。

精密沖床的凸輪開關調整不當，或凸輪開關損壞時會造成凸輪開關的接點跳躍或信號時斷時續，出現這種情況將造成送料機工作不正常，應進行調整或更換。鋼卷落料線

使用電子凸輪的精密沖床，請將接點閉合設定成ON，接點打開設定成OFF，因電氣回路的不同，有時ON/OFF的設定是相反的。

4、整平送料滾輪松開指令的調整：

在金屬模具帶有定位銷的情況下，在定位銷進入模具導向孔的瞬間，打開卷料三合一送料機的滾輪，使材料處于自由狀態，可以對材料的位置與方向進行修正。

凸輪開關設定的位置應在以下范圍內：從定位銷進入導向孔處到精密沖床到達下死點處的范圍內。

送料機滾輪的實際開閉時間會比松開指令時間延遲，精密沖床的轉速較快時，需要稍許提前設定指令位置。

特別注意：精密沖床在接收到急停信號到?jīng)_床完全停止運動，因沖壓壓力、模具重量、制動效果等情況不同，模具滑動的角度不同，如果是級進模時，在材料還沒有完全送完的情況下如果進行壓力加工，金屬模具有可能發生破損。因此要估算出制動角度，將凸輪開關設定在安全范圍內能使沖床停止。

以上就是佑億小編整理的卷料三合一送料機使用過程中相關指令的調整，希望對大家有所幫助。
