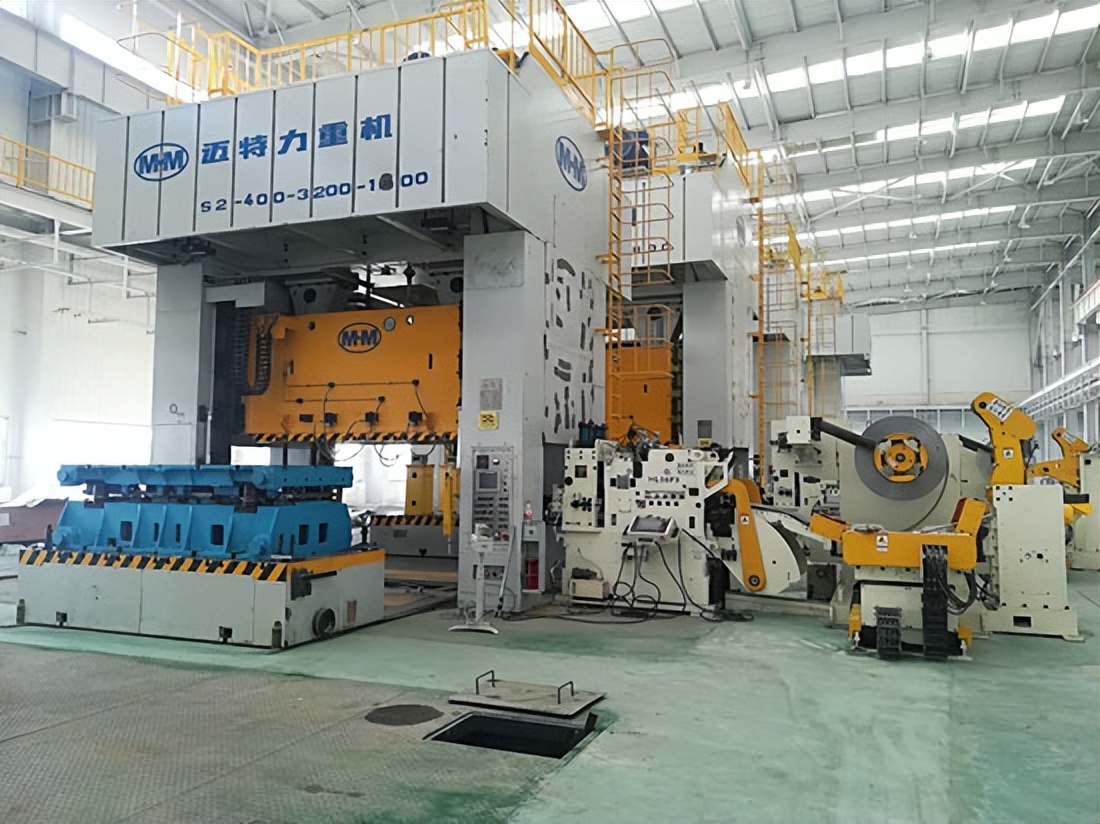

沖床三合一自動送料機被運用到多個行業，是業內常見且使用率較高的大型送料機。三合一自動送料機顧名思義是由三種機器組合而成的機器，三合一自動送料機主要由開卷機，材料整平機，伺服送料機組成，當初除了這些部分，三合一自動送料機還會有上料臺車、材料架、入料裝置、整平送料裝置、出口托料架等裝置，這5大裝置組件相互協調工作完成卷料的自動化上料、開卷、入料、整平送料，幫助沖壓客戶實現全自動化的沖壓生產。

一、入料裝置：穿料時入料上輥可以手動做打開和關閉動作，配合三合一自動送料機上料臺車可順利、輕松、安全的夾緊料頭并將料頭從材料架引至整平輪。

二、上料臺車： 1、功能說明：用于將料卷平穩移送至三合一自動送料機材料架主軸上，在開卷入料時用來托起料端以便料帶能夠順利進入整平機，臺車設置有料卷防傾倒擋板，在移送料副較小的材料時能夠有效的防止料卷傾倒。 2、料座型式：承重面為V型面承重形式，表面做噴砂電鍍防銹處理。 3、臺車行走驅動：液壓馬達（節流閥調整速度）。 4、臺車升降驅動：液壓油缸（保壓閥控制帶負荷時能運行平穩）。 5、料卷對中方式：手持式操作手柄目視對中（設備附有刻度尺做參考）。 6、臺車行走防越位：行程開關+硬限位擋塊。 7、防傾倒擋板移動方式：手動調節。整平機

沖床三合一自動送料機

三、材料架： 1、功能說明：三合一自動送料機材料架部分是將料卷固定在料架主軸擴縮部位上，支撐料卷內徑的支撐臺，自動運行中通過料環控制指令讓主軸間歇式轉動開卷放料。其中包括主軸擴縮部分，壓料臂部分，限位輪部分，料環控制部分。

2、擴張方式：液壓連桿式擴張（三組）。

3、料卷壓料臂：壓緊材料同時防止料卷在除去束帶后的松散，在自動運行過程中壓輪會隨著材料卷徑的改變自動調整速度，以達到壓輪與料卷的線速度匹配防止料卷散開。 4、壓料臂的動作方式：氣缸驅動，可手動打開和關閉，自動運行時可。

5、限位輪：位于三合一自動送料機材料架的右上方，限位輪的輪面靠近料卷側邊，輪體無動力可隨外界任意力量旋轉，運行中用于防止料帶在開卷過程中出現側滑。

6、輪距調整：兩個輪體可以任意獨立調整，手輪+絲桿傳動，滑動導軌側邊有刻度尺做位置參考。

7、限位輪動作：氣缸驅動外限位輪做打開關閉動作，內限位輪不做打開關閉動作，只做料卷寬度方向的移動，外限位輪的動作僅限觸摸屏手動操作，自動運行前必須將其關閉，才能滿足運行前的安全條件。

8、限位輪表面處理：高頻加磷化防銹處理。整平機

9、料環控制：材料架壓料臂下方的2組紅外線光電感應開關在料弧下垂時通過感應料帶來反饋信號以控制材料架主軸的啟動和停止，以保證材料架與整平送料機之間有足夠合理的緩沖料弧。

沖床三合一自動送料機能夠在各個行業中得到運用，是因其高自動化，高效率沖壓生產。不同厚度的金屬卷材適用于不同型號的沖床三合一自動送料機。
